Предварительная настройка и проверка монтажа системы измерительной «Грейн»

При настройке АРМ-оператора, убедиться в правильности подключения комплектных шкафов и термоподвесок системы «Грейн» согласно комплектной документации.

После необходимо выполнить следующие действия:
  1. Проверить наличие питания в измерительной системе «Грейн».
  2. Установить на ПК программы NL-GRAIN, NLOPC (дистрибутивы программ поставляются комплектно на CD-диске).
Убедиться , что после подключения преобразователя NL-485-USB, на ПК корректно произвелась установка драйвера преобразователя. (см. рисунок корректной и некорректной работы драйвера).

Responsive image       Responsive image

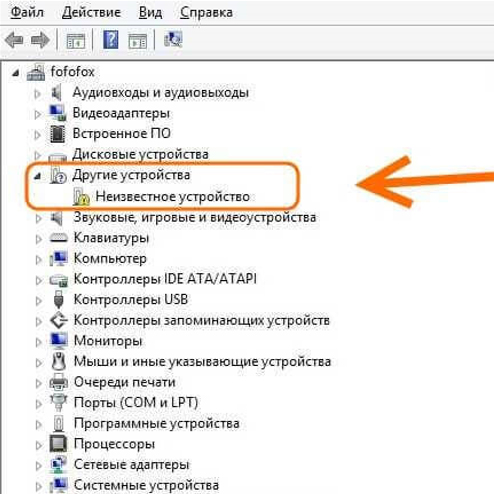

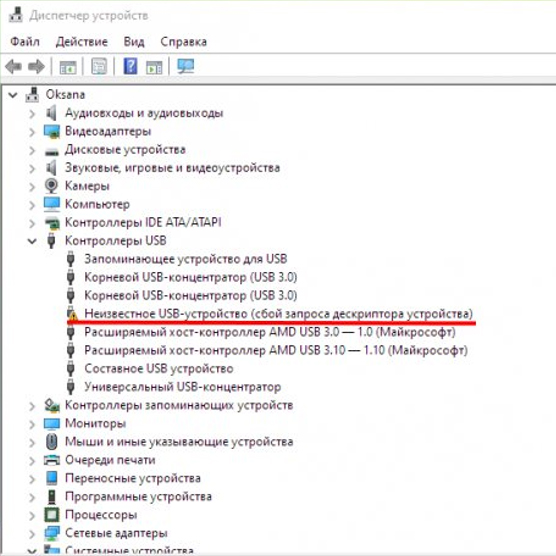

Неопознанное устройство NL-485-USB

Responsive image

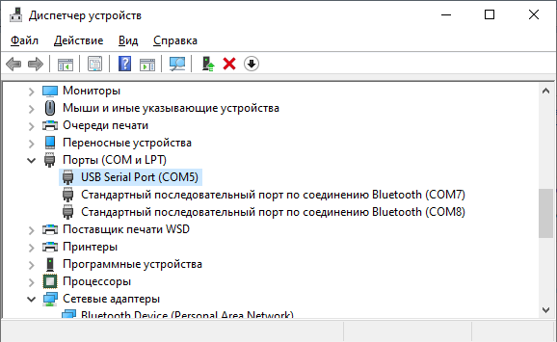

Распознанный преобразователь NL-485-USB, как устройство USB Serial Port

В случае, если драйвер не установился автоматически, то необходимо самостоятельно обновить драйвер через свойства неопознанного устройства в диспетчере устройств. На комплектном диске с по есть папка с драйвером, путь к которой нужно прописать при обновлении драйвера вручную
(см. подробнее  Поиск обновленных драйверов в папке на пк вручную).

Запустить программу NLOPC, перейти во вкладку «Устройства» выбрать «Поиск активных устройств»

Responsive image

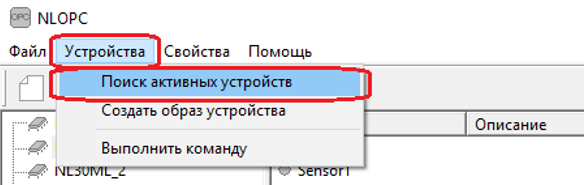

NLOPC, вкладка «Устройства», выбор «Поиск активных устройств»

В выпадающем окне:
  • выбрать номер COM-port, на который подключен преобразователь NL-485 из шкафа ШИ через usb порт в ПК. Номер COM-port не должен превышать 5 (пяти) (см. Как переназначить COM порт для устройства в Windows);
  • выбрать в списке поиск «Устройства 1-wire»;
  • выбрать скорость передачи байт – 9600; - указать диапазон измерений согласно таблице адресов в комплектной документации в десятичной системе счисления (d) (см. рисунок соответствия адресов).

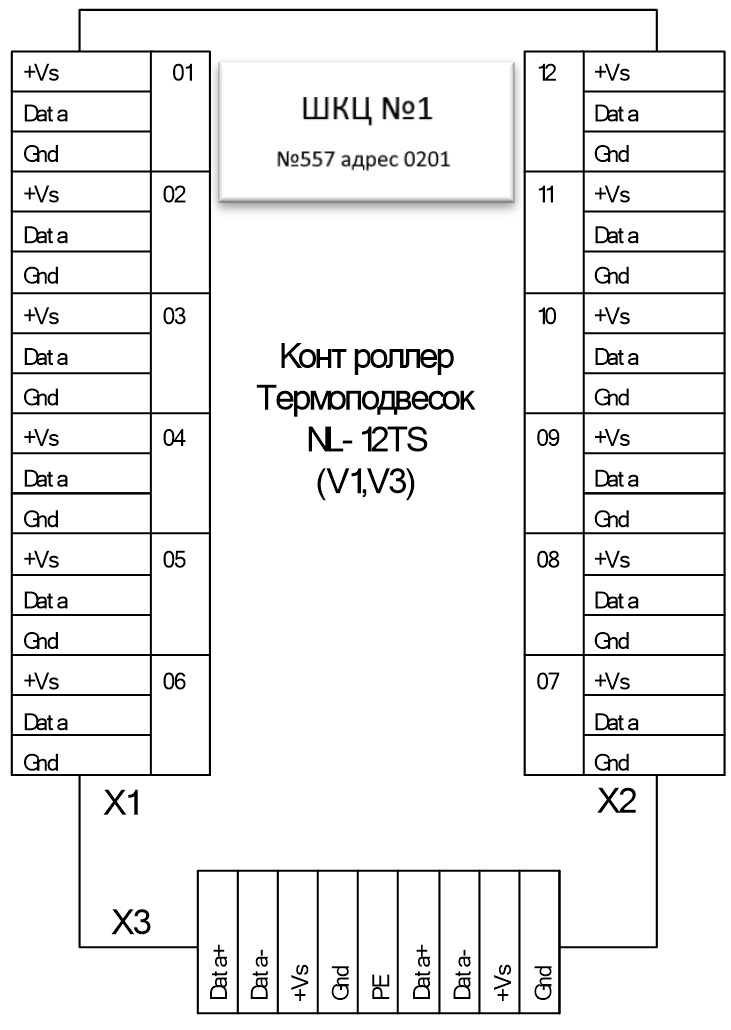

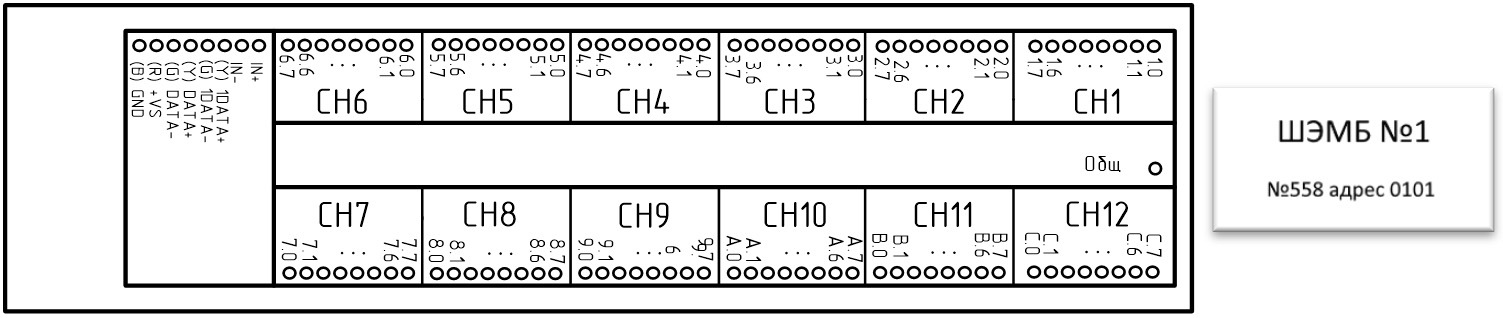

Responsive image

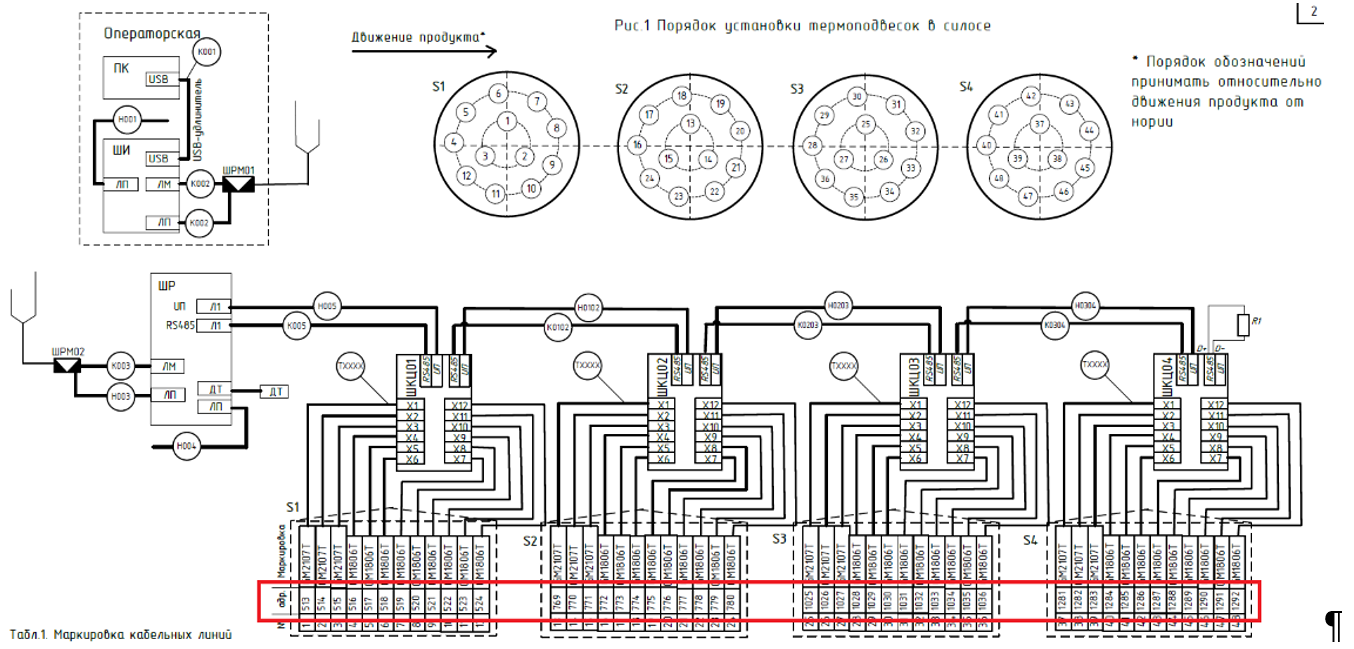

Соответствие адресов термоподвесок каналам контроллера термоподвесок

В случае отсутствия таблицы адресов в комплектной документации, вы можете самостоятельно вычислить требуемые адреса.

Перевод адреса контроллера цифровых термподвесок NL-12TS

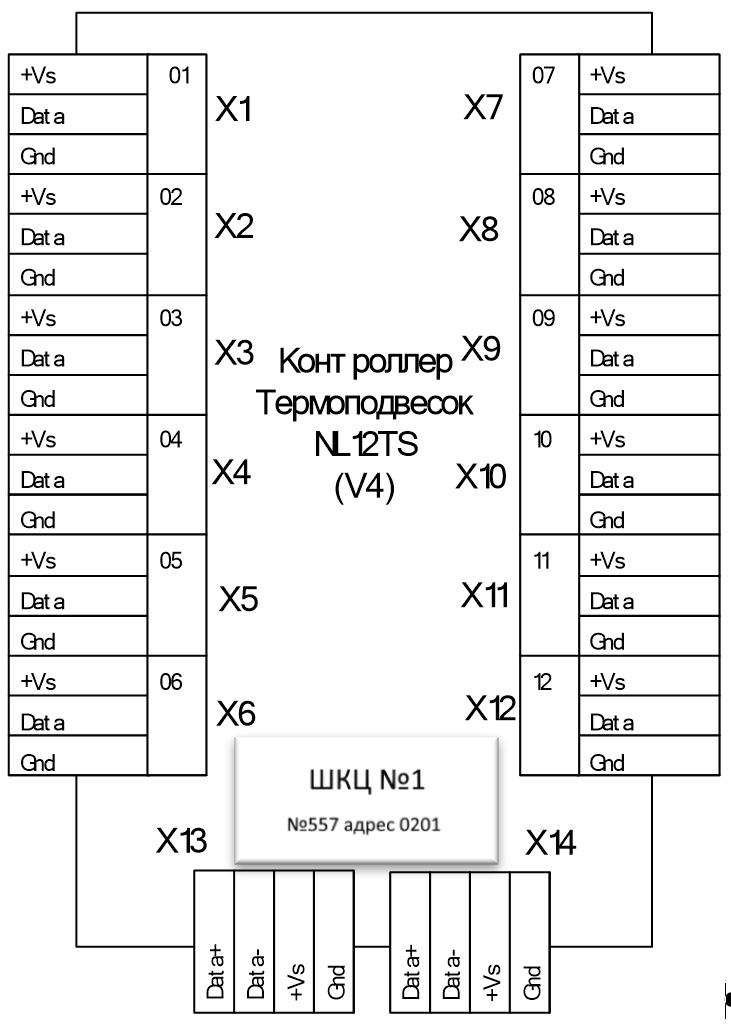

На каждый контроллер в шкафу наносится этикетка с указанием адреса.


Если NL-12TS в шкафу ШКЦ имеет адрес 0101(h) (смотрите наклейку на плате NL-12TS или на двери ШКЦ), то диапазон адресов устройства будет:
257(d)-268 (d), что соответствует 0101(h) - 010С(h), т.к. NL-12TS имеет двенадцать каналов для подключения термоподвесок.

Если NL-12TS имеет адрес 0201(h), то диапазон адресов устройства будет:
513-524 (d), что соответствует 0201(h) - 020С(h), т.к. NL-12TS имеет двенадцать каналов для подключения термоподвесок.

Если NL-12TS имеет адрес 0301(h), то диапазон адресов устройства будет:
769-780 (d), что соответствует 0301(h) - 030С(h), т.к. NL-12TS имеет двенадцать каналов для подключения термоподвесок.

Перевод адреса цифрового коммутатора CL-96DC-2

На каждый контроллер в шкафу наносится этикетка с указанием адреса.

Если в с CL-96DC-2 в шкафу ШКЦ имеет адрес 0101(h) (смотрите наклейку на плате CL-96DC-2 или на двери ШКЦ), то диапазон адрес устройство будет: 257(d)-268 (d), что соответствует 0101 (h)-010С (h)), т.к. CL-96DC-2 имеет двенадцать каналов для подключения термоподвесок.

Если CL-96DC-2 имеет адрес 0201(h), то диапазон адрес устройство будет:
513-524 (d), что соответствует 0201 (h)-020С (h), т.к. CL-96DC-2 имеет двенадцать каналов для подключения термоподвесок.

Если CL-96DC-2  имеет адрес 0301(h), то диапазон адрес устройство будет:
769-780 (d), что соответствует 0301 (h)-030С (h), т.к CL-96DC-2 имеет двенадцать каналов для подключения термоподвесок.

Перевод адреса контроллера NL-30ML

На каждой коробке в голове термоподвески на производстве наносится этикетка с указанием адреса.

Если NL-30ML имеет адрес 0B(h), то адрес устройства будет:
11 (d), что соответствует 0B(h).

Для перевода из hex в dec можно воспользоваться калькулятором в режиме «Программист».

После чего нажать «ОК»

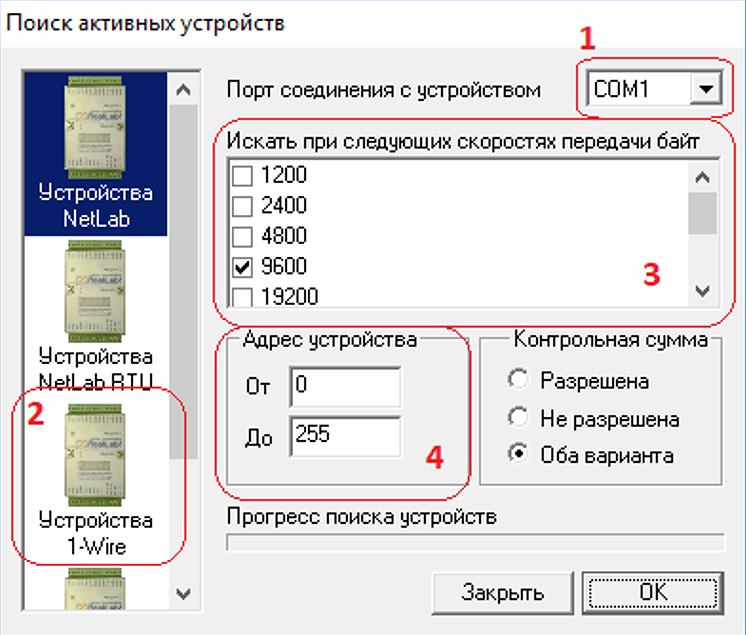

Responsive image

Окно поиска активных устройств

Результатом поиска будет появление активных устройств в главном окне программы слева (см. рисунок с результатами поиска).

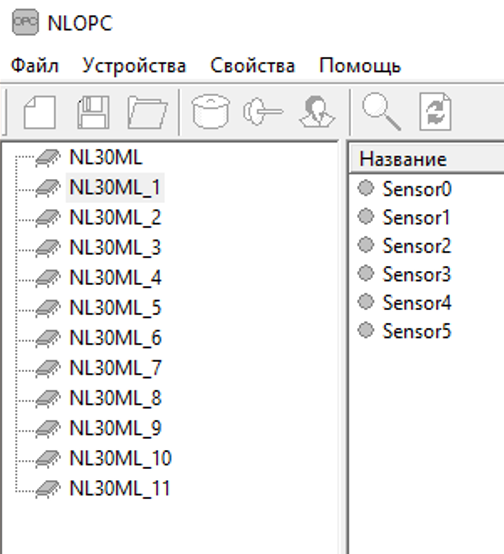

Responsive image

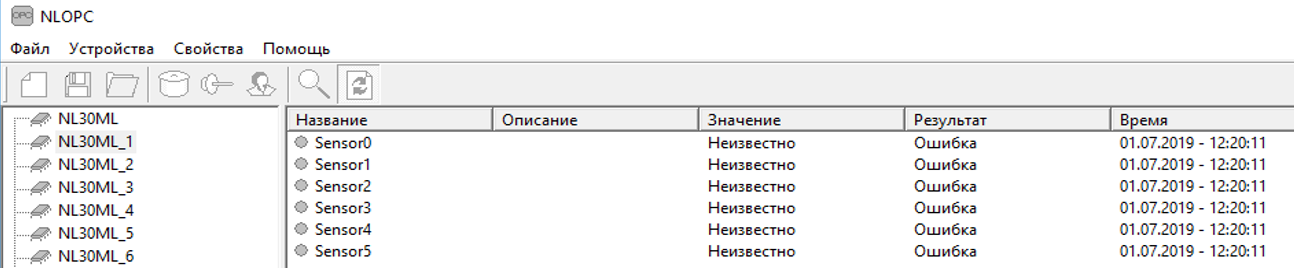

Результат поиска активных устройств

Выбираем устройство для проверки правильного подключения подвески и нажимаем на обновить  после чего в правом окне программы напротив сенсоров появиться температура. Количество sensor должно соответствовать количеству датчиков температуры в зонде термоподвески. В ином случае проверить коммутацию термоподвески согласно комплектной документации.

Пример сканирования сети

Responsive image

Неправильная коммутация подвески (отвечает контроллер, но нет ответа от термоподвески)

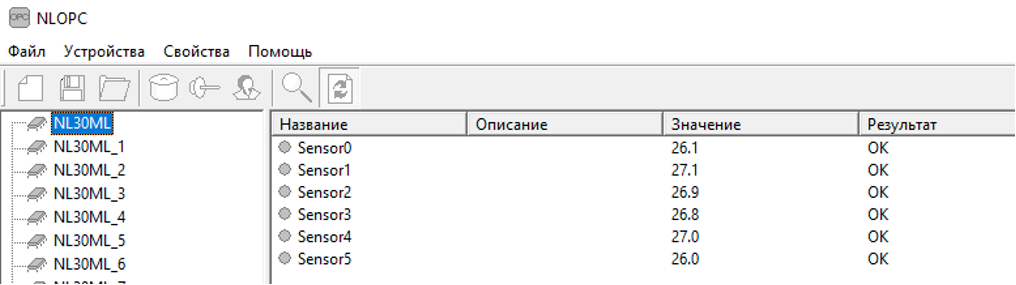

Responsive image

Правильное подключение, значения температуры получены

Внимание! В случае, если программой обнаружено в термоподвеске более 20 sensor, при попытке обновления может произойти ошибка программы. В таком случае необходимо повторно открыть программу, вновь произвести все настройки, после чего рекомендуется производить опрос термоповдесок с количеством датчиков больше 20 в терминальном режиме командой ^T0201, где 02 – адрес контроллера (h), номер канала NL-12TS или CL-96DC-2 (от 01 до 0С (h))

Для этого необходимо перейти во вкладку «Устройства» выбрать «Выполнить команду», ввести команду с соответствующим адресом, нажать «Выполнить»

Responsive image

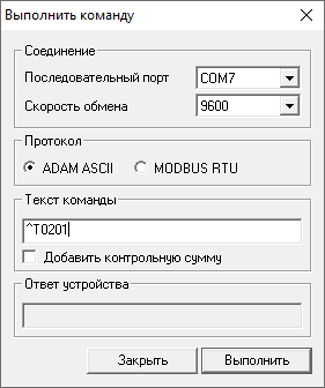

Окно терминального режима для ввода команды

Внимание! Действия данного раздела рекомендуется проводить несколько раз по мере подключения термоподвесок, чтобы на ранней стадии монтажа выявить возможные проблемы.

После успешного поиска всех термоподвесок необходимо закрыть программу NLOPC и перейти к следующему разделу «Настройка программного обеспечения NL-Grain».
