Вопросы и ответы



1. Как правильно снять термоподвеску с транспортировочной тары?

Термоподвески для транспортировки укладываются и фиксируются на специальной транспортировочной таре, представляющей из себя прочный Х-образный каркас. Перед началом монтажа термоподвески необходимо извлечь из тары.

Термоподвеска представляет собой металлическую трубку, смотанную в кольца диаметром 1 м, которые скреплены между собой пластиковыми стяжками.

Внимание! Разматывание, выпрямление и монтаж термоподвесок осуществляться группой в составе не менее двух человек.

Разматывание термоподвески:

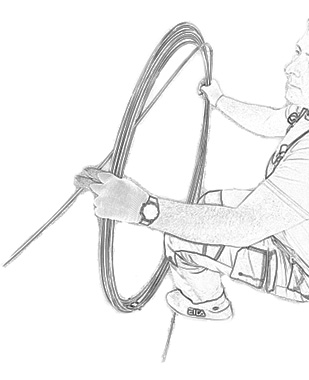

1. Расположите смотанную термоподвеску вертикально распределительной коробкой вверх, чтобы кольцо с распределительной коробкой выходило на наружную сторону (от себя), удерживайте ее двумя руками.

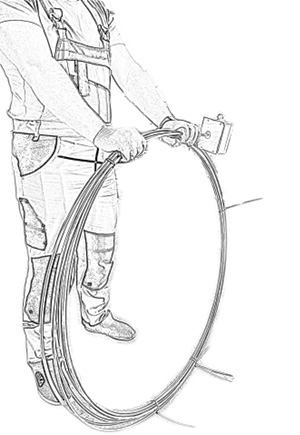

Правильное расположение термподвески при разматывании



Распределительная коробка расположена "от себя"

2. Определите конец термоподвески, освободите его от стяжек и прижмите ногой к полу.


Во избежание  резкого распрямления термоподвески проводите работу при помощи напарника



Обязательно зафиксируйте ногой свободный конец термоподвески


3. Наклоните бухту немного от себя, второй человек аккуратно освобождает кольца термоподвески от оставшихся стяжек.

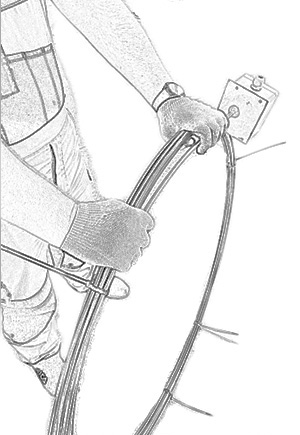

4. Прижмите бухту к земле/полу и держите обеими руками. Второй человек берет подвеску за распределительную коробку и равномерно вытягивает кольца термоподвески.

Responsive image

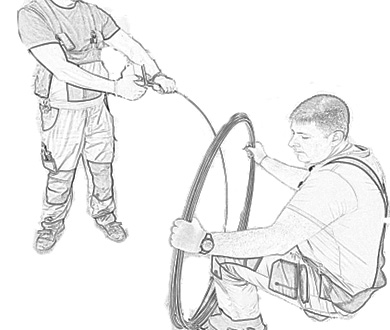

Растяжка термоподвески

Для сброса колец бухты термоподвески освобождайте руки последовательно.

Responsive image

Сброс колец бухты термоподвески

Внимание! Для размотки термоподвесок необходимо свободное пространство шириной не менее 3 м и длиной соответствующей длине термоподвески.


Выравнивание термоподвесок

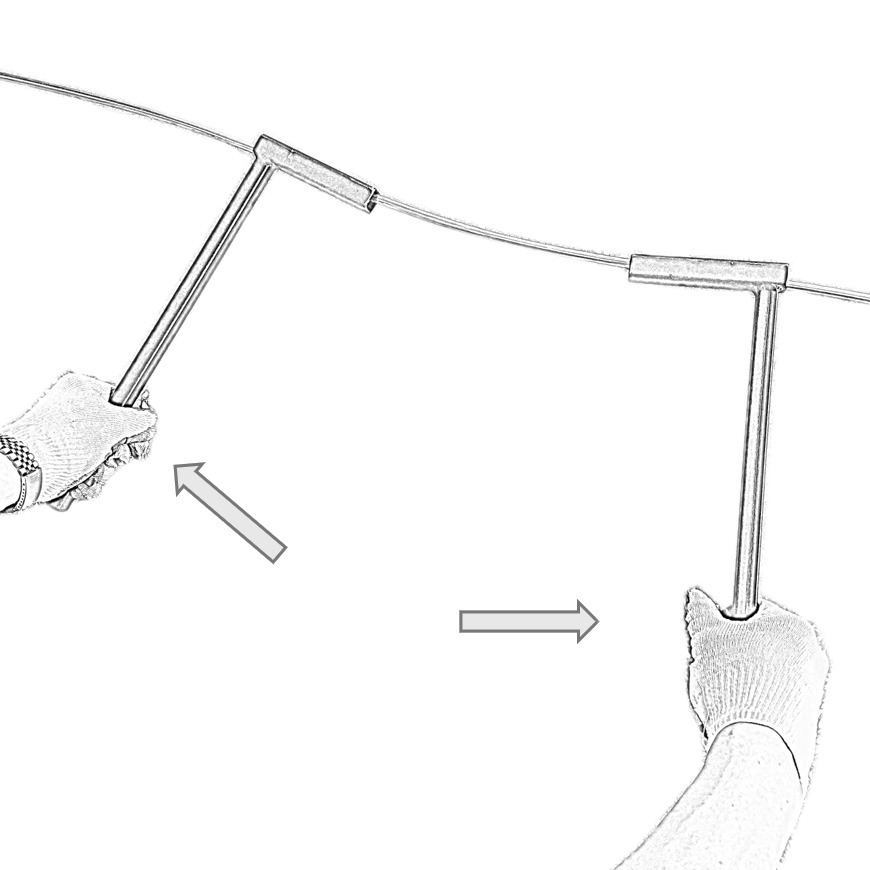

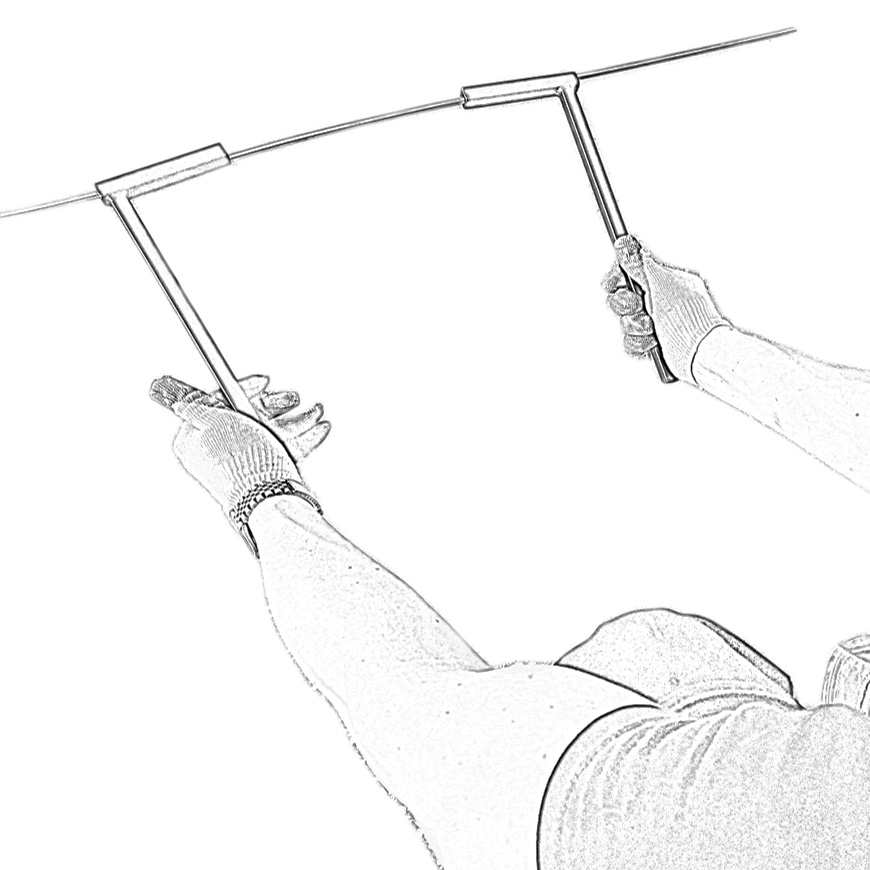

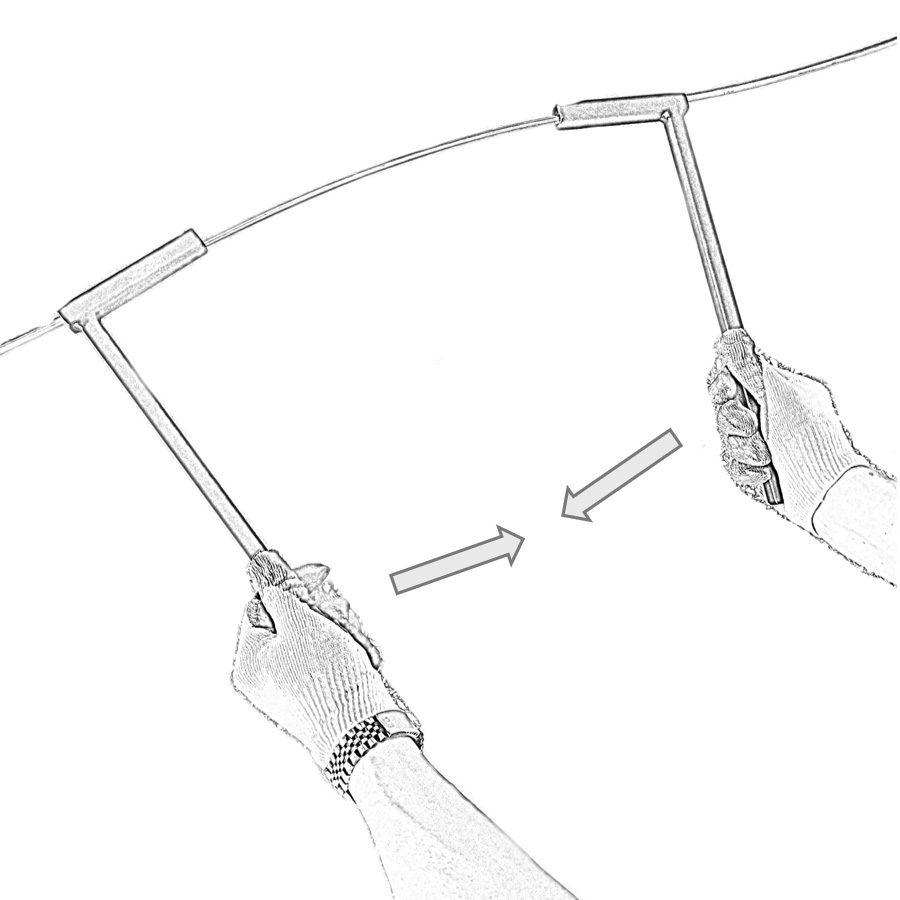

После размотки термоподвески необходимо произвести выравнивание металлической трубки (каждые 1-1,5 м от конца термоподвески до первого сварочного шва) с помощью поставляемого в комплекте оборудования .





Установка термоподвесок в силос

После установки термоподвески в силос необходимо убедиться, что трубка термоподвески висит вертикально внутри силоса, ее конец не загнут в сторону и не попал в смежные силоса через технологические отверстия и т.п.

Если конструкцией силоса предусмотрены фиксирующие элементы в полу (проушины, серьги, и т.п.), то можно закрепить нижний конец термоподвески, за имеющееся технологическое отверстие (изготавливается опционально по требованию заказчика), к данным фиксирующим элементам, тем самым распрямив термоподвеску.

Необходимо обязательно производить дополнительную фиксацию пластины термоподвески крепежом в зависимости от типа посадочного места (крепеж в поставку не входит).

Подключение термоподвесок осуществляется согласно прилагаемой документации.


Скручивание термоподвески после демонтажа

Сматывание термоподвески для последующей транспортировки рекомендуется проводить группой в составе не менее двух человек.

Один человек удерживает двумя руками часть термоподвески с распределительной коробкой. Во избежание перемещения трубки термоподвески зафиксируйте ее на расстоянии 1 м от распределительной коробки ногой, прижимая к полу.

Второй человек круговыми движениями формирует кольца диаметром не менее 1 м начиная от зафиксированной на полу части термоподвески. Для сбора колец термоподвески в бухту первый человек последовательно перехватывает каждое сформированное кольцо обеими руками и добавляет к предыдущим.

После полного сматывания термоподвески необходимо зафиксировать все кольца в бухте кабельными стяжками. Рекомендуется использовать хомут кабельный нейлоновый 7,6х300 мм. Количество стяжек на одну бухту – не менее 6 шт.

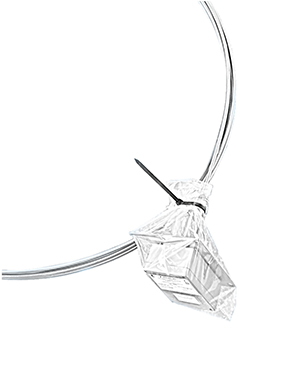

Внимание! Зафиксировать распределительную коробку.

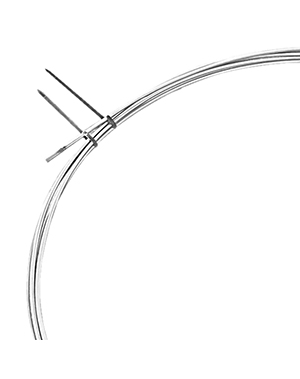

Внимание! Зафиксировать конец термоподвески
двумя кабельными стяжками.



Responsive image

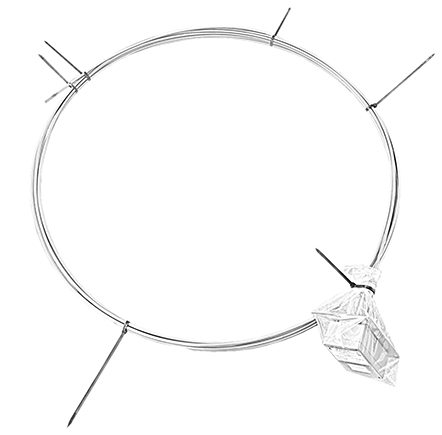

Общий вид смотанной и упакованной термоподвески.



2. Как подключить цифровую термоподвеску к контроллеру NL-12TS или NL-30ML в ШКЦ?

Внимание! При подключении ЦТП к контроллеру NL-12TS не имеет значение, в какой канал контроллера будет подключена. Адрес ЦТП формируется динамически контроллером.

Внимание! При подключении ЦТП к контроллеру NL-30ML, расположенному внешне в ШКЦ, ВАЖНО, чтобы адрес на этикетке контроллера совпадал с адресом на этикетке ЦТП. В ином случае контроллер не сможет определить ЦТП.

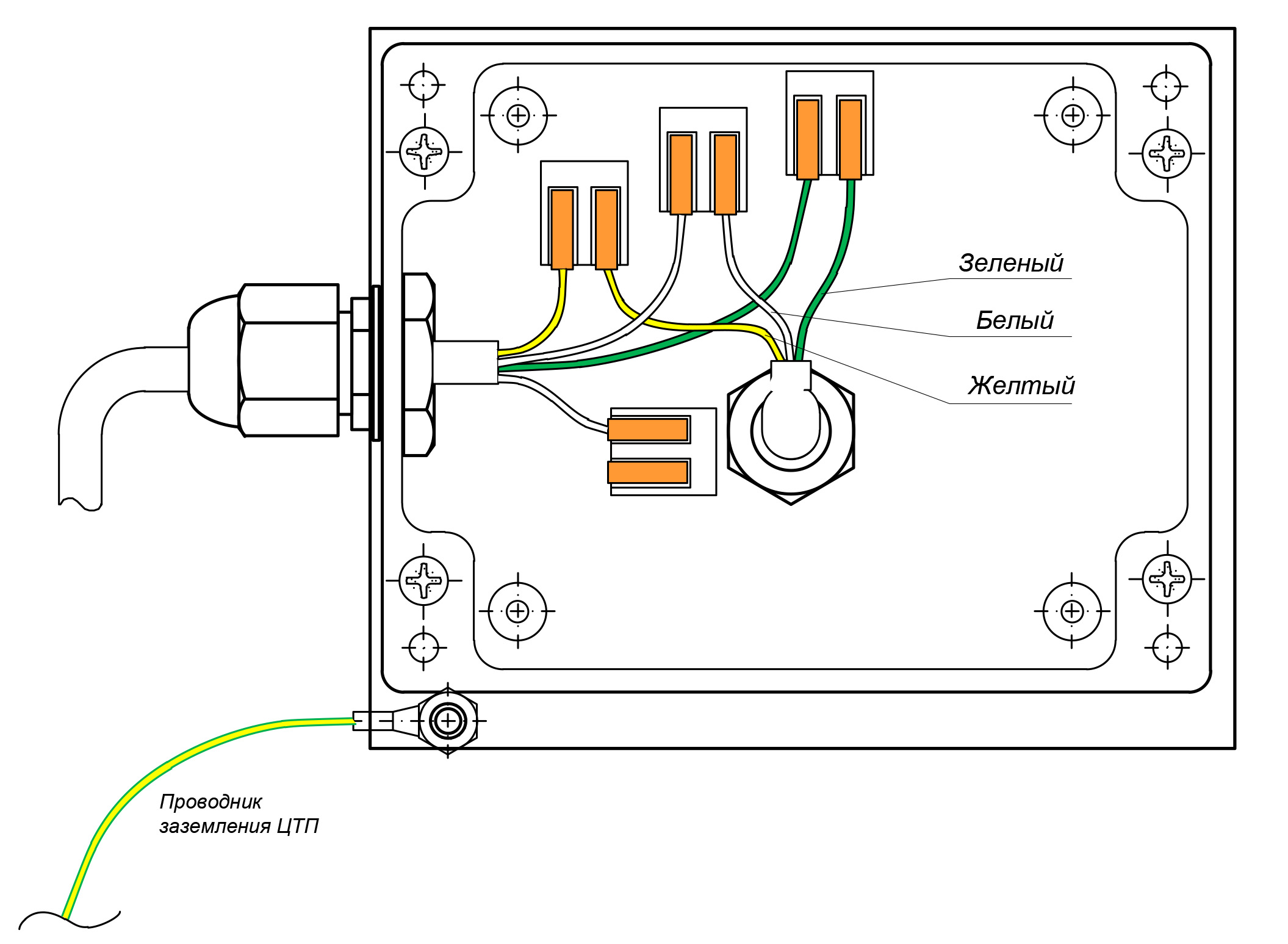

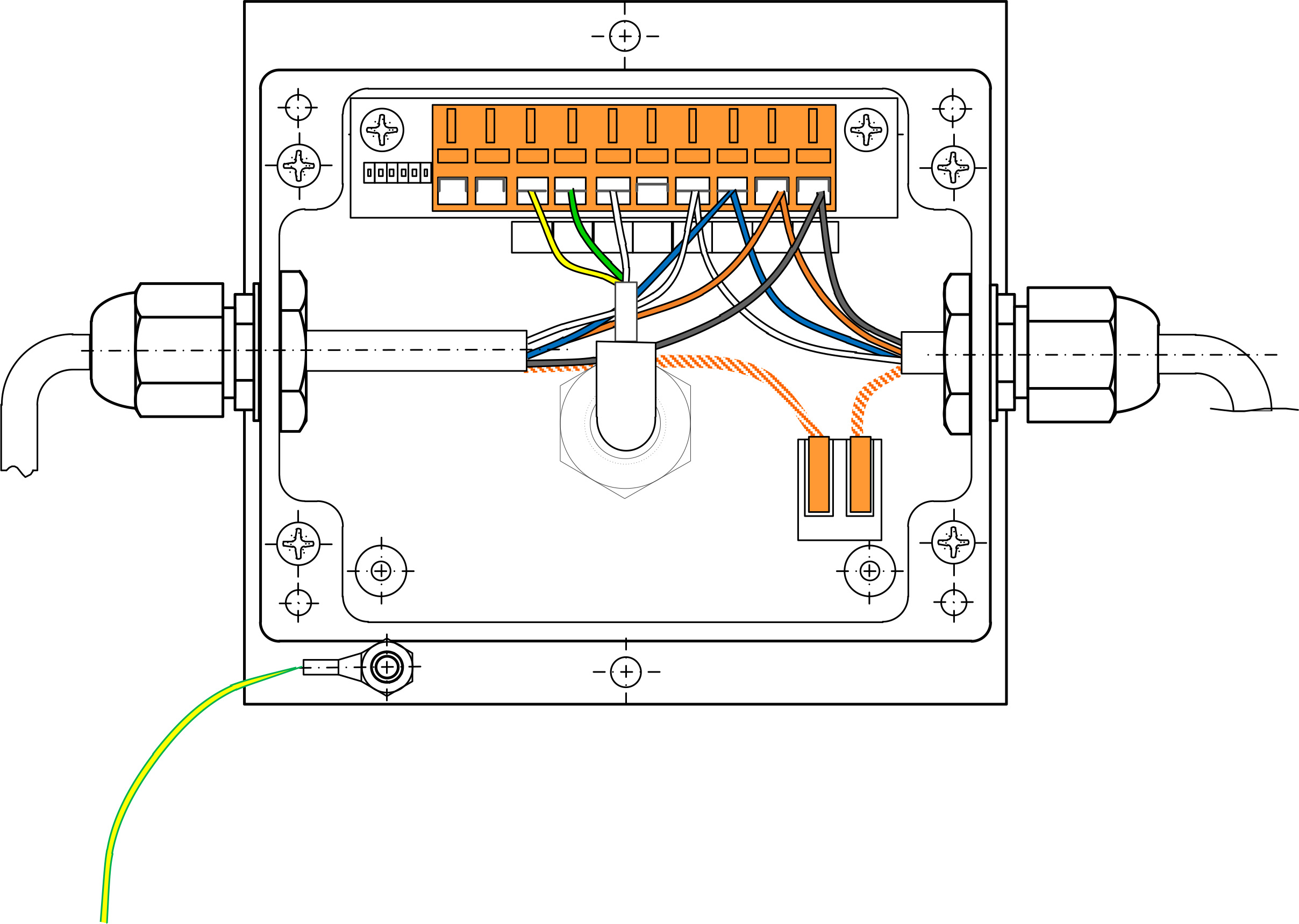

Исполнение термоподвески GMxxyyT

(крышка корпуса условно снята)

Responsive image





Responsive image

Проводник заземления ЦТП 300 мм

ВНИМАНИЕ! Для избежания травм персонала и повреждений конструкции термоподвески, разматывание из транспортировочного положения необходимо проводить не менее чем двумя лицами, постепенно снимая стяжки и опуская высвобожденную часть термоподвески в силос.

  1. Установить термоподвеску на площадку и закрепить через монтажные отверстия при помощи специального крепежа (*Крепёж не входит в комплект поставки).
  2. Соединение проводников термоподвески с контроллером в шкафу ШКЦ в соответствии с таблицей.
  3. Проводник заземления ЦТП 400 мм поставляется комплектно и устанавливается на болт заземления пластины ЦТП.
  4. Выполнить заземление термоподвески согласно ПУЭ по месту установки.
  5. После подключения кабеля гермоввод затянуть.

Таблица

Имя сигнала Цвет провода кабеля
+Vs Желтый (оранжевый)
Data Белый (белый)
GND Зеленый (синий)



В состав проводника заземления ЦТП входит:

  1. Шайба М4 – 2 шт.;
  2. Гровер М4 – 1 шт.;
  3. Гайка М4 – 1 шт.;
  4. Наконечник-кольцо Ф4 мм – 2 шт.



3. Как подключить цифровую термоподвеску в систему при установке контроллера NL-30ML в голове цифровой термоподвески?

Исполнение термоподвески GMxxyyT

(крышка корпуса условно снята)

Responsive image

Responsive image

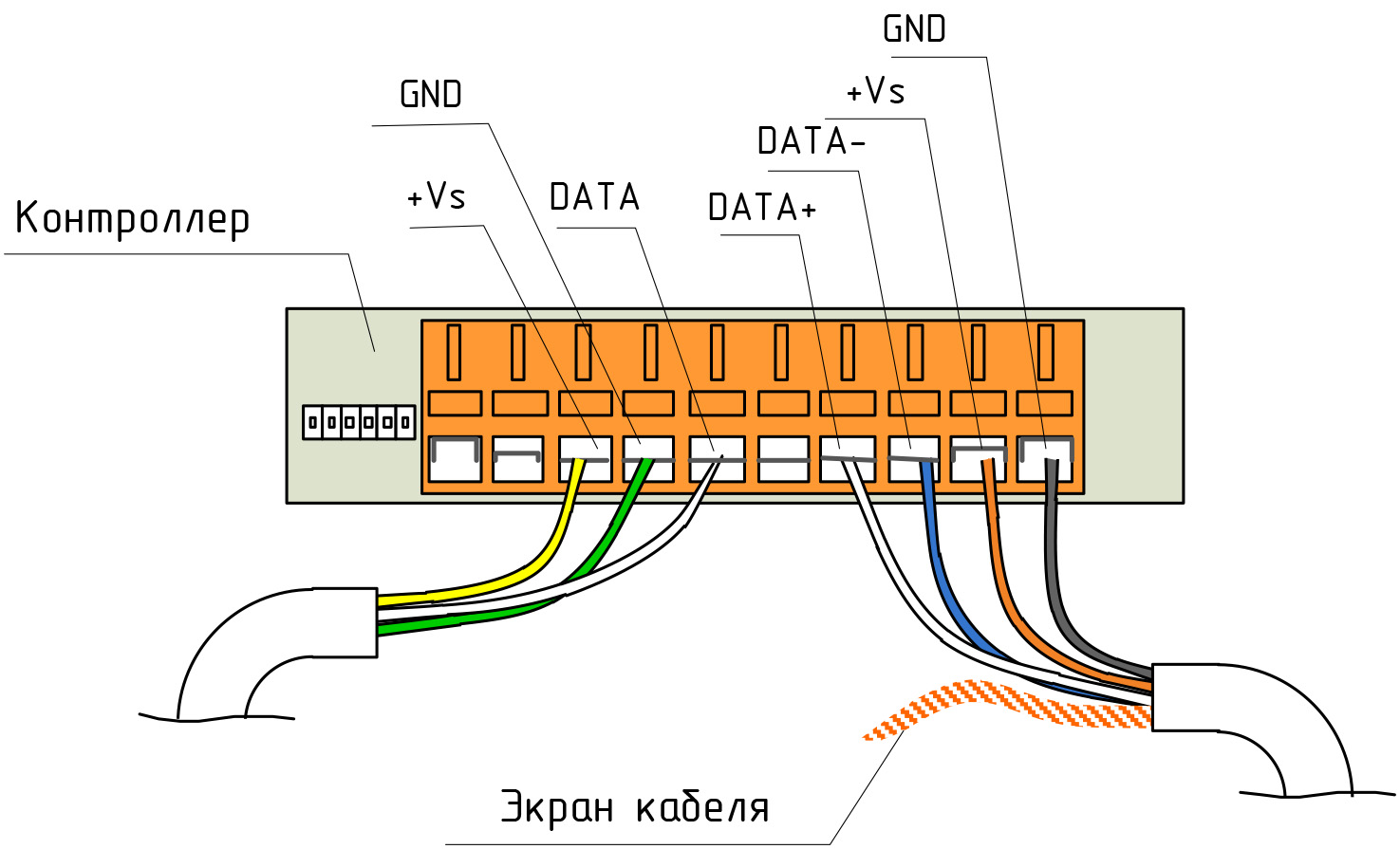

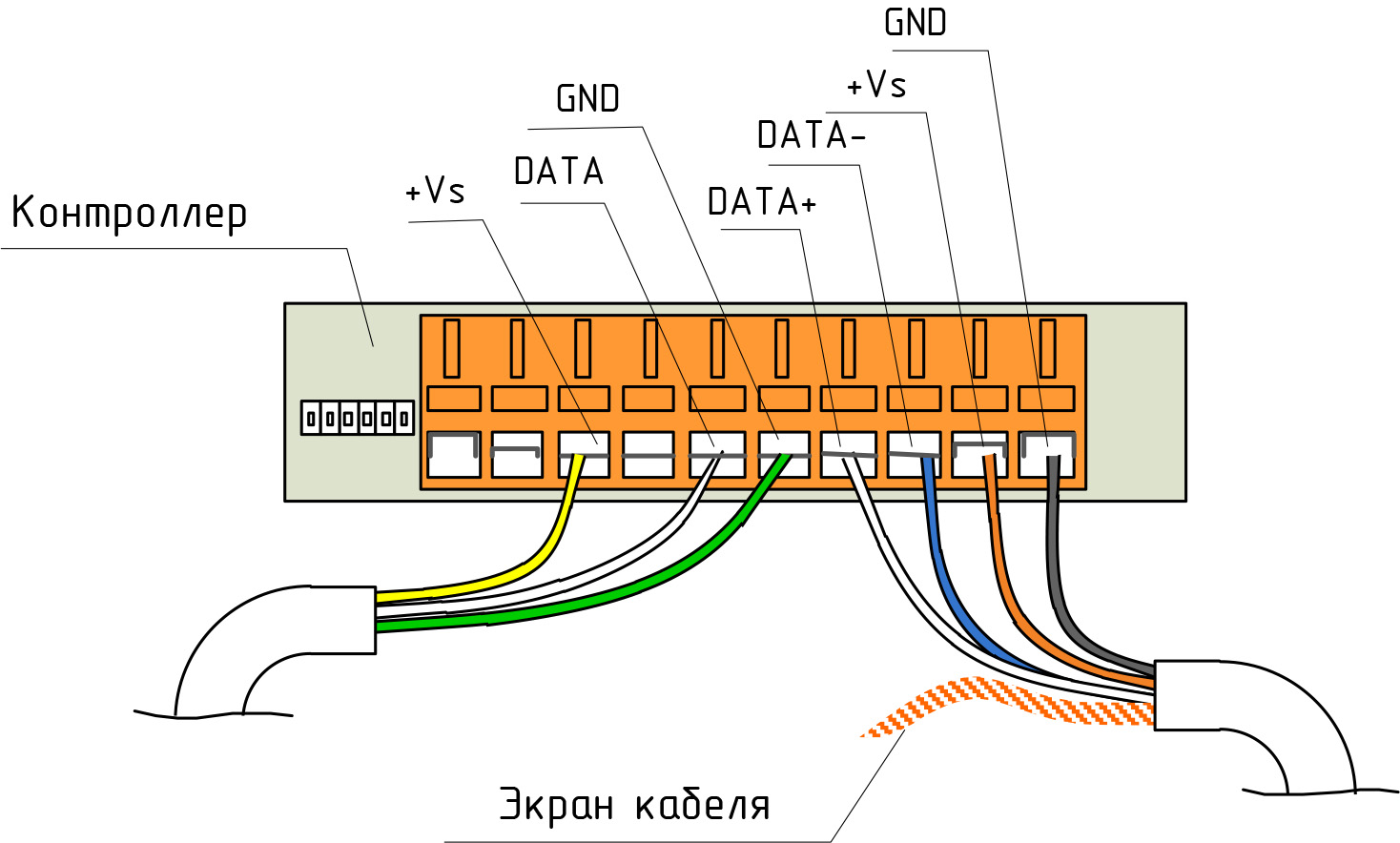

Подключение кабеля линии датчиков 1-wire (DATA, Vs+,GND)  в головке термоподвески к контроллеру (вариант №1)

Responsive image

Подключение кабеля линии датчиков 1-wire (DATA, Vs+,GND)  в головке термоподвески к контроллеру (вариант №2)



Responsive image

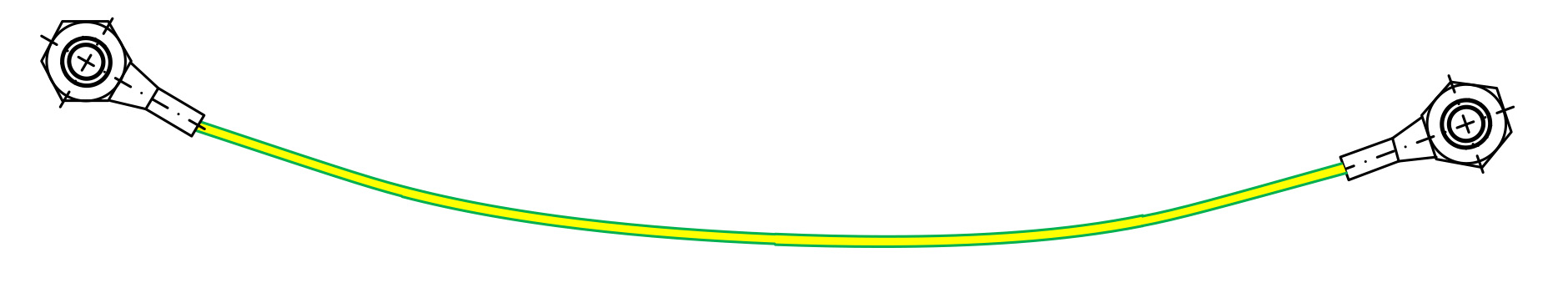

Проводник заземления ЦТП 400 мм

ВНИМАНИЕ! Для избежания травм персонала и повреждений конструкции термоподвески, разматывание из транспортировочного положения необходимо проводить не менее чем двумя лицами, постепенно снимая стяжки и опуская высвобожденную часть термоподвески в силос.

  1. Установить термоподвеску на площадку и закрепить через монтажные отверстия при помощи специального крепежа (*Крепёж не входит в комплект поставки).
  2. При разделке интерфейсного кабеля соблюдать полярность проводников см. таблицу. Не используемый экран изолировать.
  3. Соединение проводников термоподвески с шиной RS-485 в соответствии с рисунок. Экраны кабеля соединить при помощи зажима СМК 222-412.
  4. Проводник заземления ЦТП 400 мм поставляется комплектно и устанавливается на болт заземления пластины ЦТП.
  5. Выполнить заземление термоподвески согласно ПУЭ по месту установки.
  6. После подключения кабеля гермоввод затянуть.

Таблица

Имя сигнала Цвет провода кабеля
+Vs Желтый (оранжевый)
Data Белый (белый)
GND Зеленый (синий)



В состав проводника заземления ЦТП входит:

  1. Шайба М4 – 2 шт.;
  2. Гровер М4 – 1 шт.;
  3. Гайка М4 – 1 шт.;
  4. Наконечник-кольцо Ф4 мм – 2 шт.



4. Как сменить адрес контроллера NL-12TS?

См. описание п. Смена адреса контроллера NL-30ML, NL-12TS, CL-96DC-2 в руководстве.



5. Как сменить адрес контроллера NL-30ML?

См. описание п. Смена адреса контроллера NL-30ML, NL-12TS, CL-96DC-2 в руководстве.



6. Как сменить адрес контроллера CL-96DC-2?

См. описание п. Смена адреса контроллера NL-30ML, NL-12TS, CL-96DC-2 в руководстве.



7. Как подключить датчик температуры воздуха NL-1S011?

Установить датчик наружной температуры воздуха в любой ШР или ШКЦ системы «Грейн» в соответствии со схемой комплектной документации (КМС), расключить датчик в соответствии с маркировкой выводов, приведенной в таблице:

Название сигнала Цвет провода
+Vs Красный (Оранжевый) (Желтый)
GND Черный (Черный) (Коричневый)
Data+ Желтый (Белый) (Белый)
Data- Зеленый (Голубой) (Зеленый)



5. После подключения нового контроллера NL-30ML к существующей подвеске нет связи с устройством или нет данных о температуре. Что делать?

Для корректной работы термоподвески при замене контроллера NL-30ML необходимо считать данные об адресе и встроенных датчиках термоподвески и записать их в память нового контроллера NL-30ML.

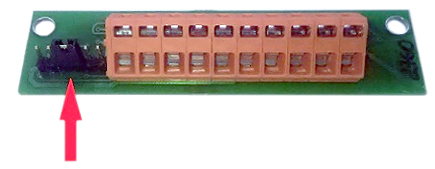

Для этого необходимо выключить питание контроллера NL-30ML, подключить термоподвеску в соответствии со схемой расключения, установить джампер (перемычку) на 3-4 ножки разъема программирования.


Responsive image

Включить питание контроллера, переход в режим осуществляется в течении 20-30 секунд. Для возврата в стандартный режим работы, выключить питание, снять джампер. После снятия джампера включить питание, провести опрос термопоподвески и проверить ее работу.
